stm32 USB 实现 CDC-MSC 复合设备

前言

stm32 提供了功能完整的 USB 模块，并且 usb host 和 device library 都很完整，如果要使用 USB 单一功能，如 CDC/MSC/HID 等，通过 stm32CubeMX 可以轻松配置
stm32-cubemx-usb-device-category
但是，对于 CDC-MSC 这种复合设备，stm32CubeMX 并没有提供直接生成配置的选项。而且 stm32 并没有给出参考示例。【如果有 CDC+HID / Audio+CDC 等方向的 USB 符合设备的需求，可以参考 STM32CubeH7 Package dev/usb/composite分支（太难找了，只有 st community 上有 ST employee 回复问题时提了一下，正常人谁找得到）】

前言
如何实现 CDC-MSC 复合设备？
- 1. 建立工程
- 2. 修改设备描述符、配置描述符、接口描述符
如何使用 Wireshark 排查 USB MSC 通信存在的问题

如何实现 CDC-MSC 复合设备？

通过搜索，可以参考的资料有如下：

多年前 ST 官方 USB 培训资料，详细讲解了如何实现 CDC+MSC 复合设备
各路大神基于 ST 官方资料或者自己深厚的基础，自主实现 CDC+MSC Composite Interface
兼容 stm32 的厂商提供了 CDC+MSC 的实现
（还发现了一位俄语开发者的实现，并且他还参考了国内开发者的实现，挺有趣的）

总结这些资料，CDC-MSC Composite Interface 的实现方式大体如下:

1、提供正确的设备描述符、配置描述符、接口描述符；
2、修改端点描述符的值；
3、usbd_conf.c 代码也有部分修改；
4、将设备注册到 USB 运行代码中；

但是可参考资料都或多或少存在一些问题：
资料可能较老，实现方式基于旧版的 st usb library.
有的大神的实现魔改了 usb libaray CORE 文件夹下的内容，有的实现相当于做了一个自定义设备，收到 usb host 协议帧转发给对应的逻辑处理函数（这是真有实力，对 USB 协议规范有深入的研究）。
兼容厂商的 usb library 或多或少还是要和 st 的有差异（不然可能有一些商业法律上的问题？？）。

因此，本文提出一种基于当前 ST USB Device Library 的 CDC-MSC Composite 实现方式，实现足够简洁、无侵入、好理解。

1. 建立工程

使用 STM32CubeMX 建立两个基于 stm32L476 独立的工程，一个是 CDC 工程，一个是 MSC 工程。
然后以一个工程为母版，将 CDC Class 目录和 MSC Class 目录放在 Middlewares\ST\STM32_USB_Device_Library\Class 目录下。将 CDC 工程 usbd_cdc_if.c/h 和 MSC 工程 usbd_storage.c/h 放在 Application 的目录下，将任一工程下的 usbd_conf.c/h usbd_desc.c/h 放在 Application 同一目录下。
将 stm32L4 Firmware Package Middlewares/ST/STM32_USB_Device_Library/Class/CompositeBuilder 下的内容放在 Middlewares\ST\STM32_USB_Device_Library\Class 目录下。

2. 修改设备描述符、配置描述符、接口描述符

2.1 设备描述符

在Github Repo提供完整的设备描述符，这里只写出关键的修改；

/** USB standard device descriptor. */
__ALIGN_BEGIN uint8_t USBD_FS_DeviceDesc[USB_LEN_DEV_DESC] __ALIGN_END =
{
………………
  0xEF,                       /*bDeviceClass*/
  0x02,                       /*bDeviceSubClass*/
  0x01,                       /*bDeviceProtocol*/
………………
};

2.2 配置描述符

too long, 在 Github Repo 中提供；这里需要注意的是，CDC MSC 描述符的顺序要和初始化时 CDC MSC 注册顺序一致。

2.3 端点描述

在 usbd_conf.h 添加如下宏定义：

/* Activate the IAD option */
#define USBD_COMPOSITE_USE_IAD                             1U

/* Activate the composite builder */
#define USE_USBD_COMPOSITE

#define USBD_CMPST_MAX_CONFDESC_SZ        106
#define USB_CMPSIT_CONFIG_DESC_SIZ        106

/* Activate CustomHID and CDC classes in composite builder */
#define USBD_CMPSIT_ACTIVATE_MSC                           1U
#define USBD_CMPSIT_ACTIVATE_CDC                           1U

/* The definition of endpoint numbers must respect the order of classes instantiation  */
#define CDC_IN_EP                             0x81U  /* EP1 for CDC data IN */
#define CDC_OUT_EP                            0x01U  /* EP1 for CDC data OUT */
#define CDC_CMD_EP                            0x82U  /* EP2 for CDC commands */

#define MSC_EPIN_ADDR                0x83U
#define MSC_EPOUT_ADDR               0x03U

2.4 usbd_conf.c USBD_StatusTypeDef USBD_LL_Init(USBD_HandleTypeDef *pdev) 函数需要修改

这里给出的是错误的修改，正确的在Github Repo

USBD_StatusTypeDef USBD_LL_Init(USBD_HandleTypeDef *pdev)
{

…………
…………
  hpcd_USB_OTG_FS.Init.dev_endpoints = 6;

…………
…………

  HAL_PCDEx_SetRxFiFo(&hpcd_USB_OTG_FS, 0x80);
  HAL_PCDEx_SetTxFiFo(&hpcd_USB_OTG_FS, 0, 0x40);
  HAL_PCDEx_SetTxFiFo(&hpcd_USB_OTG_FS, 1, 0x40);
  HAL_PCDEx_SetTxFiFo(&hpcd_USB_OTG_FS, 2, 0x40);
  HAL_PCDEx_SetTxFiFo(&hpcd_USB_OTG_FS, 3, 0x40);
  }
  return USBD_OK;
}

2.4 初始化 USB

uint8_t MSC_EpAdress[2] = {MSC_EPIN_ADDR, MSC_EPOUT_ADDR};    /* MSC Endpoint Adress */
uint8_t CDC_EpAdd_Inst1[3] = {CDC_IN_EP, CDC_OUT_EP, CDC_CMD_EP}; /* CDC Endpoint Adress First Instance */
void MX_USB_DEVICE_Init(void)
{
  /* USER CODE BEGIN USB_DEVICE_Init_PreTreatment */
  /* USER CODE END USB_DEVICE_Init_PreTreatment */

  /* Init Device Library, add supported class and start the library. */
  /* Init Device Library */
  USBD_Init(&hUsbDeviceFS, &FS_Desc, DEVICE_FS);

  /* Store CDC instance Class ID */
  CDC_InstID = hUsbDeviceFS.classId;

  /* Register CDC class First Instance */
  USBD_RegisterClassComposite(&hUsbDeviceFS, USBD_CDC_CLASS, CLASS_TYPE_CDC, CDC_EpAdd_Inst1);
  /* Add CDC Interface Class Instance */
  hUsbDeviceFS.classId--;
  USBD_CDC_RegisterInterface(&hUsbDeviceFS, &USBD_Interface_fops_FS);
  hUsbDeviceFS.classId++;

  /* Register MSC class First Instance */
  USBD_RegisterClassComposite(&hUsbDeviceFS, USBD_MSC_CLASS, CLASS_TYPE_MSC, MSC_EpAdress);
  /* Add MSC Interface Class Instance */
  hUsbDeviceFS.classId--;
  USBD_MSC_RegisterStorage(&hUsbDeviceFS, &USBD_DISK_fops);
  hUsbDeviceFS.classId++;

  /* Start Device Process */
  USBD_Start(&hUsbDeviceFS);

  /* USER CODE BEGIN USB_DEVICE_Init_PostTreatment */

  /* USER CODE END USB_DEVICE_Init_PostTreatment */
}

这里需要注意两点：

1, 正确注册设备端点数量和地址，CDC 需要 3 个端点，MSC 需要 2 个端点，HID 只有 1 个端点。一开始我参考 ST 提供的 CDC+HID 实现，只给 MSC 注册一个端点。结果上电就 crash

2, 为什么在 USBD_CDC_RegisterInterface() 和 USBD_MSC_RegisterStorage() 上下都有 hUsbDeviceFS.classId–; hUsbDeviceFS.classId++; ？ 这是因为 USBD_RegisterClassComposite() 函数设计上的缺陷。

USBD_StatusTypeDef USBD_RegisterClassComposite(USBD_HandleTypeDef *pdev, USBD_ClassTypeDef *pclass,
                                               USBD_CompositeClassTypeDef classtype, uint8_t *EpAddr)
{

      /* Link the class to the USB Device handle */
      pdev->pClass[pdev->classId] = pclass;
      ret = USBD_OK;

      pdev->tclasslist[pdev->classId].EpAdd = EpAddr;

      /* Call the composite class builder */
      (void)USBD_CMPSIT_AddClass(pdev, pclass, classtype, 0);

      /* Increment the ClassId for the next occurrence */
      pdev->classId ++;
      pdev->NumClasses ++;
    }

它在调用 USBD_CMPSIT_AddClass() 函数之后 pdev->classId++ ，而 USBD_CDC_RegisterInterface() 和 USBD_MSC_RegisterStorage() 都是根据 classId 绑定数据的。假设没有 hUsbDeviceFS.classId–; hUsbDeviceFS.classId++; 那么实际的逻辑会变成

CDC	MSC
pdev->pClass[0] = USBD_CDC_CLASS;	pdev->pClass[1] = USBD_MSC_CLASS;
pdev->tclasslist[0].EpAdd = CDC_EpAdd_Inst1;	pdev->tclasslist[1].EpAdd = MSC_EpAdress;
(void)USBD_CMPSIT_AddClass(pdev, USBD_CDC_CLASS, CLASS_TYPE_CDC, 0);	(void)USBD_CMPSIT_AddClass(pdev, USBD_MSC_CLASS, CLASS_TYPE_MSC, 0);
pdev->pUserData[1] = fops;	pdev->pUserData[2] = fops;

显然 pUserData Index 和其他参数无法对应，这会导致程序运行之后 crash. 所以，需要 hUsbDeviceFS.classId–; hUsbDeviceFS.classId++; 保证 pUserData Index 和其他参数对应。这里也可以使用 stm32H7 Package 提供的实现:

/* Add CDC Interface Class First Instance */
if (USBD_CMPSIT_SetClassID(&hUsbDeviceFS, CLASS_TYPE_CDC, 0) != 0xFF)
{
  USBD_CDC_RegisterInterface(&hUsbDeviceFS, &USBD_Interface_fops_FS);
}
if (USBD_CMPSIT_SetClassID(&hUsbDeviceFS, CLASS_TYPE_MSC, 0) != 0xFF)
{
  USBD_MSC_RegisterStorage(&hUsbDeviceFS, &USBD_DISK_fops);
}

理论上讲，如果上述步骤都提供正确实现，那么编译运行后，USB 连接到 Windows PC 上，应该可以在设备管理器看到两个设备：MSC 和 CDC.
如果 MSC storage 接口提供得当，那么应该可以看到 U 盘设备

然而，如 2.4 所介绍，USBD_StatusTypeDef USBD_LL_Init() 函数的修改出现了错误，导致 MSC 接口异常，连接 Windows PC 后，看到的如下：
usb-cdc-msc-wrong

那么，如何排查问题呢？

如何使用 Wireshark 排查 USB MSC 通信存在的问题

1. 代码分析，问题出现在哪一层？

ST USB library 接入 MSC 设备时的结构如图
usbd_storage_if_for_MSC

根据“2.4初始化 USB” void MX_USB_DEVICE_Init(void)，MSC 初始化分4步：

初始化USBD内核 USBD_Init(&hUsbDeviceFS, &FS_Desc, DEVICE_FS); 将 descriptor 注册给 USBD 内核；
给USBD内核注册USBD_MSC类 USBD_RegisterClassComposite(&hUsbDeviceFS, USBD_MSC_CLASS, CLASS_TYPE_MSC, MSC_EpAdress);初始化 MSC 类的各个字段；
给USBD_MSC类注册USBD_MSC_If接口 USBD_MSC_RegisterStorage(&hUsbDeviceFS, &USBD_DISK_fops);注册存储设备通信接口
正式启动USBD

分析，在设备管理器看到的结果，USB 内核运行是成功的，并且正确识别了 MSC 设备，但是“USB 大容量存储设备”图标上有一个⚠，推测应该是 SCSI 通信中存在问题，导致Windows无法获取 MSC 存储设备信息，这里不禁倒吸一口凉气，SCSI 协议内容居多，该如何处理

2. Keil Debug 先确定大体范围

USBD_StorageTypeDef USBD_DISK_fops = {
  STORAGE_Init,
  STORAGE_GetCapacity,
  STORAGE_IsReady,
  STORAGE_IsWriteProtected,
  STORAGE_Read,
  STORAGE_Write,
  STORAGE_GetMaxLun,
  STORAGE_Inquirydata,
};

注册的USBD_MSC_If接口数量不多，可以依次打端点进行调试，结果每个接口都会调用。最重要的是CDC+MSC复合设备 USBD_MSC_If 接口的调用情况和 MSC 设备 USBD_MSC_If 接口的调用情况一致，显然通过 Keil 调试无法排查问题，而且 Keil 打断点，会影响 Windows 和设备之间的通信，带来更多不确定性。

3. Wireshark 抓包分析

必须说一句：Wireshark 大法好。作为最强大的网络封包分析软件，它不仅可以分析 TCP/IP 协议，还可以分析 USB 协议，蓝牙协议等。启动 USBPap2 , 设置过滤条件，usb.bInterfaceClass == 0x08 只分析 MSC 相关的协议包，并对比 MSC 在单独设备和 MSC+CDC 复合设备中通信的异同点。结果令人惊喜，真是一次抓包，问题锁定 ！！

对于 Windows USB 发出的 SCSI Inquiry 命令，MSC 单独设备回复：
wireshark-usb-right

而 MSC+CDC 复合设备的回复：
wireshark-usb-wrong

显然问题出在这里，复合设备回复的长度信息错误。

这里对 Wireshark 的使用显得轻描淡写，但是这种趁手的工具真是节省了大量的时间，Wireshark 是一个名副其实的“十倍效率”的工具。使用 Keil 只能确定大体范围，如果想通过 Keil debug 锁定问题，怕是时间要以天计算。而 Wireshark 在 10 分钟内就可以基本精准定位问题。

4. 问题已经定位，如何解决？

USBD_StatusTypeDef USBD_LL_Transmit(USBD_HandleTypeDef *pdev, uint8_t ep_addr, uint8_t *pbuf, uint32_t size) 是 ST USB Library 回复 SCSI Inquiry 命令最后一个函数,截至到这个函数，每一个入参在 MSC 单独设备和 MSC+CDC 复合设备中都完全一样，在这个函数里将调用 HAL 库里的 HAL_PCD_EP_Transmit(pdev->pData, ep_addr, pbuf, size);, 进入总线层控制程序。经过深挖，问题定位在HAL_StatusTypeDef USB_EPStartXfer(USB_OTG_GlobalTypeDef *USBx, USB_OTG_EPTypeDef *ep)函数，这是回复 SCSI Inquiry 命令的最后一个函数，该函数主要是设置寄存器，之后物理层就会把数据发出去。错误就在写入数据的位置不对，而错误的来源则是前面提到的 2.4 usbd_conf.c USBD_StatusTypeDef USBD_LL_Init(USBD_HandleTypeDef *pdev) 函数需要修改 正确的应该是

  HAL_PCDEx_SetRxFiFo(&hpcd_USB_OTG_FS, 0x80);
  HAL_PCDEx_SetTxFiFo(&hpcd_USB_OTG_FS, 0, 0x40);
  HAL_PCDEx_SetTxFiFo(&hpcd_USB_OTG_FS, 1, 0x40);
  // HAL_PCDEx_SetTxFiFo(&hpcd_USB_OTG_FS, 2, 0x40);
  HAL_PCDEx_SetTxFiFo(&hpcd_USB_OTG_FS, 3, 0x40);

5. 修改，编译下载验证

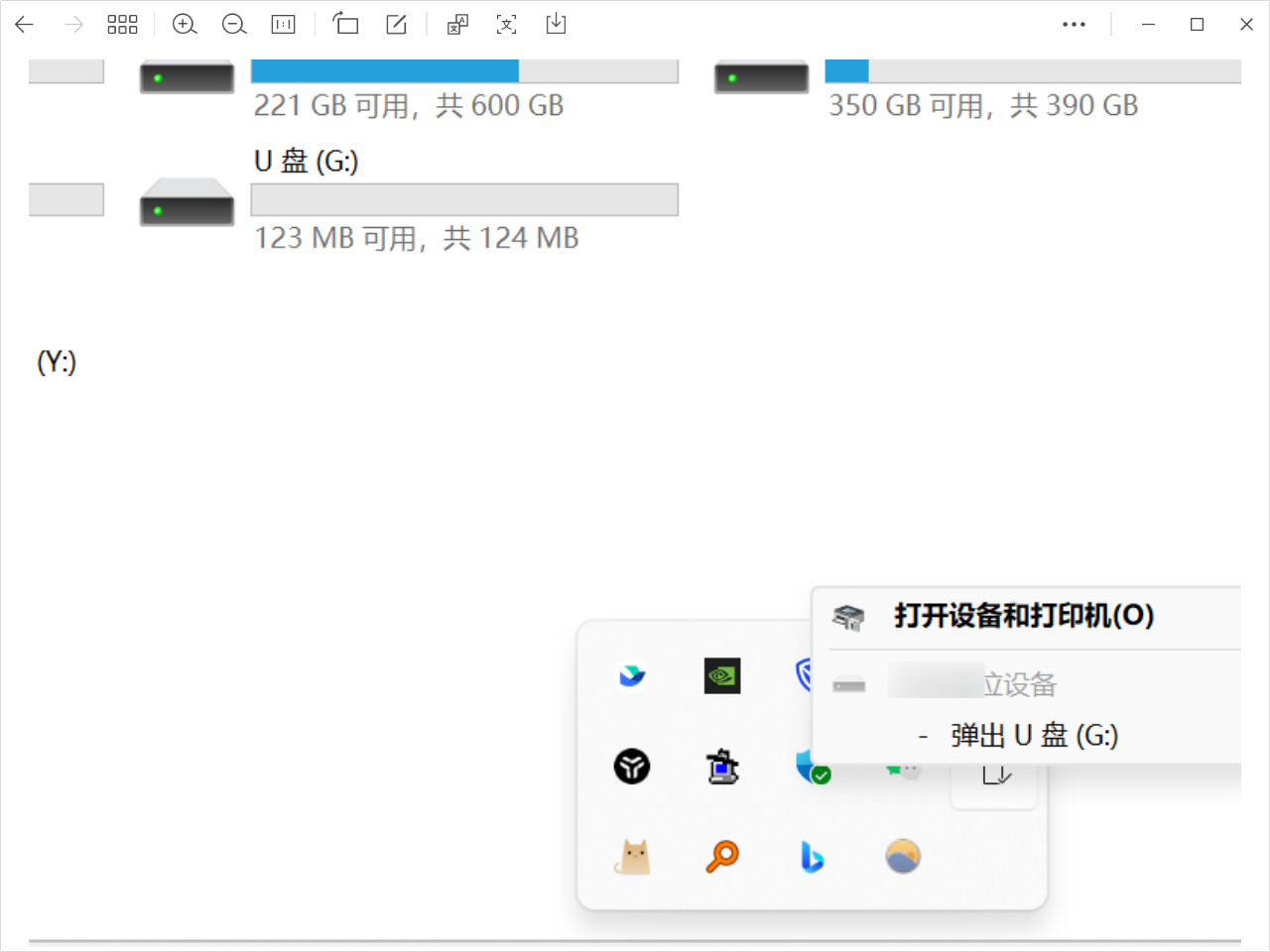

修改后，编译下载，验证通过，CDC 能正常模拟串口通信，MSC 存储设备正常，问题解决。

usb-cdc-msc-good
this-compute-demostration
